Solutions d'interconnexion
Cordons coaxiaux - harnais spécifiques - câbles filaires
Une transmission du signal optimisée quelles que soient les contraintes!
La connectivité et la fiabilité au bout des doigts
Cordons coaxiaux, câbles techniques spécifiques, harnais, câbles filaires…
Atem Group vous propose des solutions d'interconnexion personnalisées. Elles assurent la transmission du signal entre vos équipements avec le moins de perte possible dans les environnements les plus contraints et sévères.
Elles sont réalisées par nos opérateurs recrutés pour leur dextérité et qualifiés au plus haut niveau (IPC-620). Nous veillons à vous livrer dans des délais attractifs, avec un haut niveau de qualité.

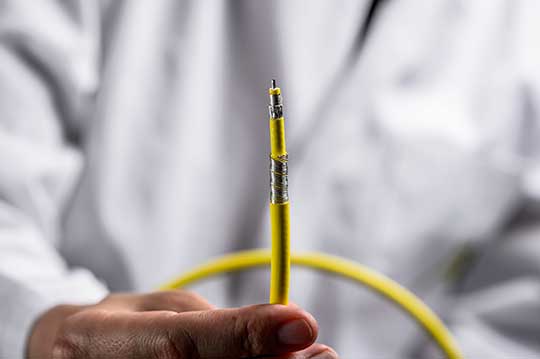

Le cordon coaxial
Composant essentiel de la chaine hyperfréquence !

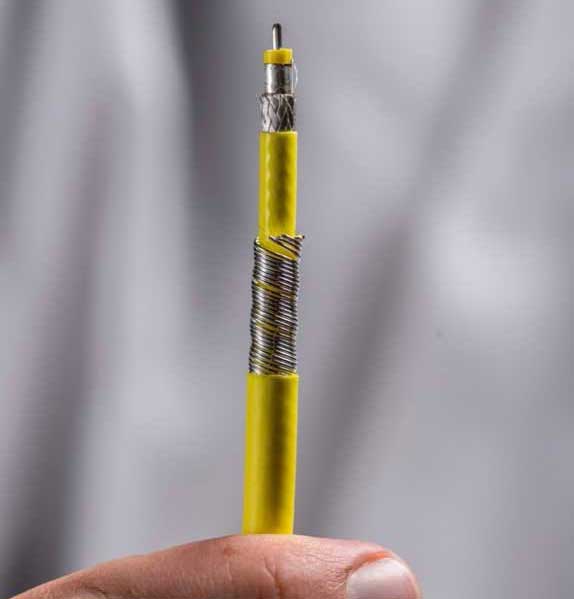

Le cordon coax est une liaison permettant la transmission d’un signal électromagnétique entre deux équipements. Il est composé d’un câble et de deux connecteurs positionnés à chacune des extrémités du câble. Le câble coaxial est défini par les éléments principaux suivants :
Âme centrale
Elle peut être monobrin (plus rigide, moins de pertes) ou multibrins (plus souple, plus de pertes). C’est la partie conductrice du signal. Elle est généralement en cuivre, cuivre argenté, voire en acier cuivré.
Isolant
Matériau diélectrique entourant l’âme centrale. Le diélectrique est souvent une matrice PE, PU, PTFE, PTFE microporeux, FEP…
Blindage
Une ou plusieurs tresses conductrices entourent le diiélectrique de manière à assurer le blindage du câble. L’objectif est de réduire les interactions électromagnétiques entre l’environnement ambiant et le câble, permettant ainsi de transmettre le signal avec le moins de perturbation possible (principe de la cage de Faraday)
Gaine protectrice
Gaine élastomère
Douchette métallique
Protection contre l'écrasement et les contraintes mécaniques.
Gaine protectrice
Gaine de protection thermique qui vient protéger le câble de l’environnement extérieur. (température, humidité, protection contre un fluide, résistance aux UV…)
Une transmission du signal à la hauteur des applications les plus exigeantes
Nos cordons coaxiaux à façon équipent des systèmes complexes dans tous les milieux : aéronefs civils et militaires, missiles, bâtiments de surface, radars de surveillance, systèmes de communication, de navigation... Ils sont un « must-have » pour tous les systèmes où l'intégrité du signal est un atout critique.

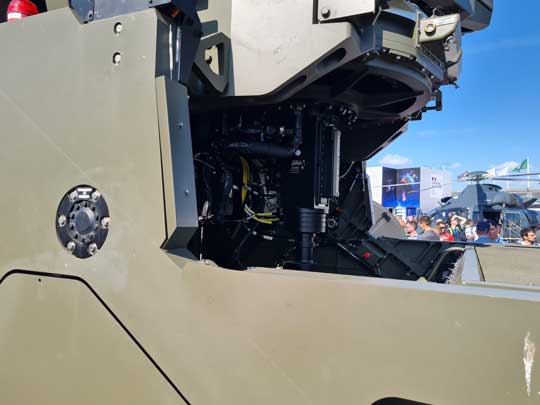

Nos solutions d'interconnexions hyperfréquences sur le radar sol air de moyenne portée Ground Fire 300 (GF300) Thales Group présenté au Salon du Bourget en juin 2023.
Nous maîtrisons les caractéristiques de toutes les variétés de liaisons et cordons coaxiaux pour une transmission/réception de signal optimale :
[DC-40GHz]

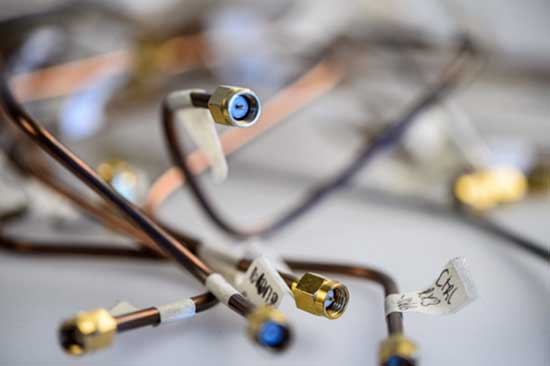

cordons souples, semi-rigides et conformables
ultra faible perte, stabilité en phase (flexion et température)
utilisation en fréquence
appariement en phase
haute flexibilité
blindage
haute température
tenue en puissance
LSZH (Low Smoke Zero Halogen)
En fonction des contraintes environnementales, nous ajoutons une gaine protectrice à nos cordons (square-lock, EMI, LSZH, retardateur de flamme, anti-écrasement, humidité, contaminants, protection UV…)
Nous proposons un large spectre de connecteurs RF, des plus classiques (SMA, N,TNC, BNC, SMP, 3.5, 2.9, 2.4) en passant par des connecteurs de puissance (7/16ème, 7/8ème) et des connecteurs plus spécifiques (ARINC, BMA, taille 5‘, taille 8’ ). Nous avons aussi la capacité de faire développer des connecteurs spécifiques sur demande.
Tous nos cordons sont assemblés à façon dans nos ateliers en France. Ils sont contrôlés unitairement (perte de retour, perte d’insertion, 4 paramètres S…) dans notre laboratoire de tests.
Nous partons du besoin client et nous construisons la solution d’interconnexion sur-mesure la mieux adaptée en matière de performances RF, de délai de livraison et de prix.
Cordons coaxiaux, liaisons hyperfréquences
Liste non exhaustive de câbles avec leurs caractéristiques détaillées :
Câbles souples faibles pertes et stables en phase (température et flexion) utilisés pour la plupart de nos applications.
Une maîtrise de la transmission complète du signal

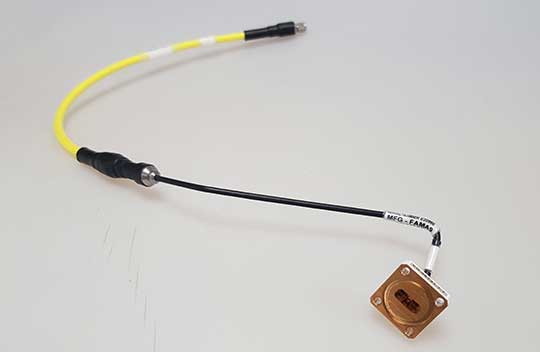

Notre savoir-faire repose aussi sur la transmission complète du signal électromagnétique. Pour répondre aux contraintes d’intégration et de faibles pertes du signal, nous réalisons des solutions d'interconnexion hétérogènes composés de câbles souples et semi-rigides, d’amorces de transitions câble coax/guide d’onde et guides d’ondes. Nous avons les moyens de mesurer toute la chaine de transmission et nous engager sur les performances de toute la chaine et guides d’ondes.

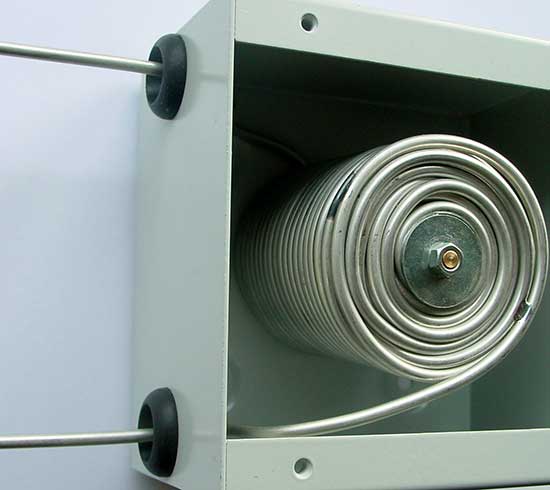

Des cordons coaxiaux pour agir sur les temps de propagation du signal : les lignes à retard
Notre maîtrise des cordons coaxiaux nous permet également d’en faire un usage très spécifique : l'intégration des temps de retard dans la transmission de signaux. Il s'agit de lignes à retard. Elles permettent d’intégrer un retard de propagation du signal allant de quelques millisecondes à quelques secondes entre des voies. On les trouve très régulièrement dans des applications de traitement de l’image (affichage des couleurs) et de son (pour corriger les problèmes acoustiques dans les grands espaces). Dans les télécommunications, elles sont utilisées afin de compenser le retard de propagation entre deux sorties, induit par différents composants dans un système. On les utilise par ailleurs en laboratoire pour le développement et la mise au point de bancs de tests de radars ou de sondes altimétriques pour simuler des distances (cibles à détecter par le radar, altitude pour l’altimètre…) afin de valider leur bon fonctionnement et le développement des systèmes.
En fonction de vos besoins et des applications, les équipes Atem peuvent intervenir sur la conception, la fabrication de lignes à retard. Nous pouvons également, grâce à nos cordons, procéder à une remise à niveau de lignes à retard existantes (rétrofit).

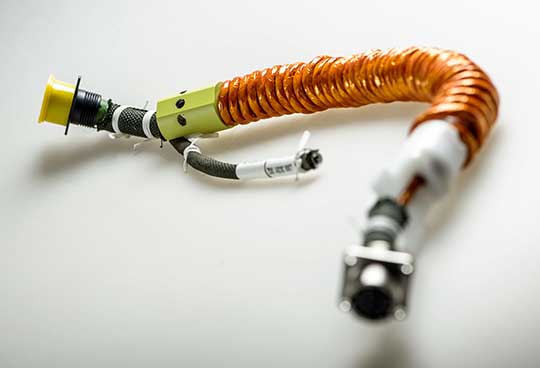

Une offre de câblage diversifiée : harnais d'interconnexion et câblage filaire
En parallèle de l’assemblage à la main de cordons coaxiaux, nous réalisons à votre demande des câbles filaires très techniques pour des secteurs à hautes valeurs ajoutées. C’est le cas de l’aviation commerciale où nous proposons des cordons étirables pour les tablettes de long courrier, et des cordons dédiés au dégivrage des pare-brise d'avions. Grâce à l’expertise électronique d’Atem E&S, nous avons considérablement enrichi nos capacités de câblage et notre offre de harnais d’interconnexion avec une priorité constante : optimiser la transmission du signal tout en répondant aux contraintes inhérentes aux environnements complexes.
Atem propose également du câblage filaire pour la transmission de données et/ou d’énergie électrique. Nous assurons leur réalisation et leur intégration dans des coffrets, baies, calculateurs…

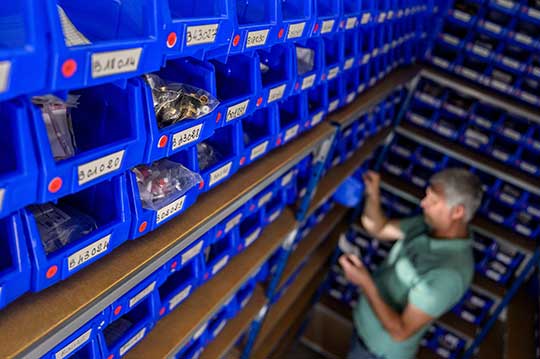

Pour limiter notre dépendance aux délais de livraison de nos fournisseurs implantés dans différents pays du globe, nous possédons un stock de câbles, connecteurs et composants HF (plus de 1 500 références) dans nos locaux à Solliès-Pont.
Atem Group prépare les solutions d’interconnexion de demain.
Transmettre du signal, mais pas la charge thermique
Aujourd’hui, dans le cadre du projet QRYOLink, Atem se positionne en fournisseur de technologies habilitantes pour l'ordinateur quantique. Dans ce cadre, nous mobilisons nos compétences en câblage avec différentes solutions d'interconnexion (câbles filaires, câbles DC, lignes RF). Nous travaillons sur le développement d’une nouvelle génération de cordons pour l’ordinateur quantique : un cordon capable de transmettre du signal en générant un minimum de charge thermique.
Autour de notre expertise des liaisons coaxiales, nous souhaitons également proposer d’autres technologies d’interconnexion comme la fibre optique ou les communications optiques sans fil, toujours dans une démarche de transmission du signal sur mesure, en fonction des applications recherchées.
